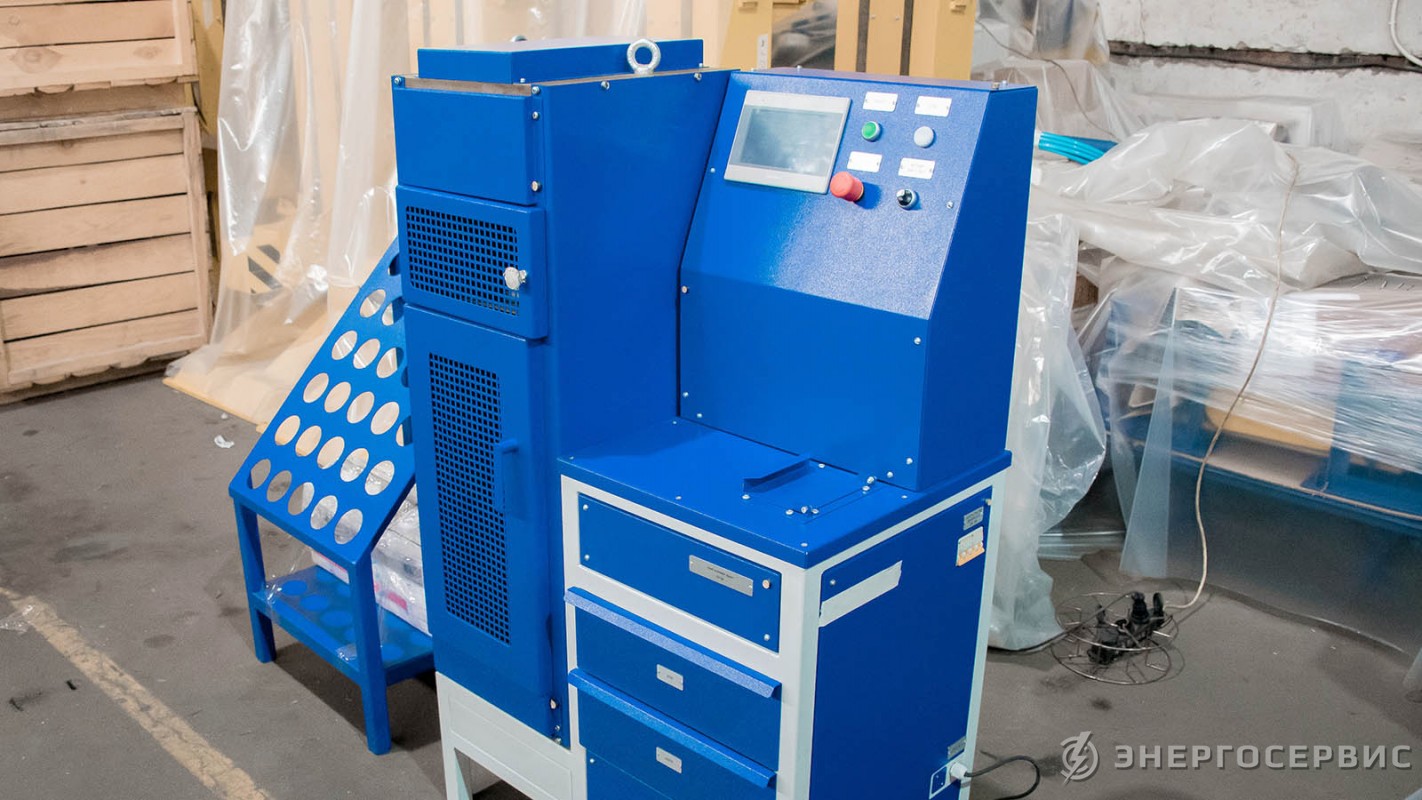

Стенд испытания пружин СИ-Пр

Назначение:

Стенд предназначен для испытания пружин применяемых в тормозном оборудовании вагонов в соответствии с требованиями «Общего руководства по ремонту тормозного оборудования вагонов № 732-ЦВ-ЦЛ» и «Положения об аттестации контрольных пунктов автотормозов и автоматных отделений от 21-22 октября 2014 г.».

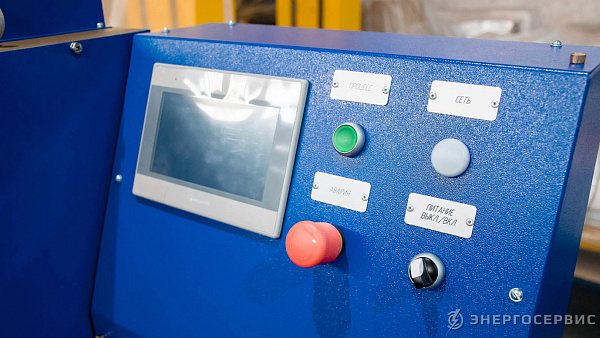

Стенд осуществляет программное управление процессом испытания, включающее:
– контроль силовых характеристик пружин и их отбраковку;
– самоконтроль стенда.
В состав стенда входят: модуль испытания пружин усилием сжатия до 100 кгс и модуль испытания пружин усилием сжатия до 500 кгс.

Технические характеристики

Давление сжатого воздуха в питающей магистрали

от 0,65 до 0,95(от 6,5 до 9,5)

МПа(кгс/см2)

Диапазон измеряемых усилий:

— позиция до 100 кгс

— позиция до 500 кгс



(0,001-1) [(0,1-100)]

(0,05-5) [(5-500)]



кН (кгс)

кН (кгс)

Предел допускаемого значения относительной погрешности измерения усилия

±2,5

%

Диапазон линейных перемещений:

— позиция до 100 кгс

— позиция до 500 кгс



10-200

50-800



мм

мм

Предел допускаемого значения абсолютной погрешности измерения

линейных перемещений:

— позиция до 100 кгс

— позиция до 500 кгс





±0,25

±2,0





мм

мм

Электропитание от сети переменного тока:

— напряжение

— частота



220±22

50



В

Гц

Потребляемая мощность

0,5

кВт

Диапазон рабочих температур

от +10 до +35

°С

Габаритные размеры, не более:

— модуль испытания пружин до 100 кгс

— модуль испытания пружин до 500 кгс



1150х650х1500

850х750х2400



мм

мм

Масса, не более:

— модуль испытания пружин до 100 кгс

— модуль испытания пружин до 500 кгс



250

500



кг

кг



Технические характеристики могут быть изменены под условия заказчика.
