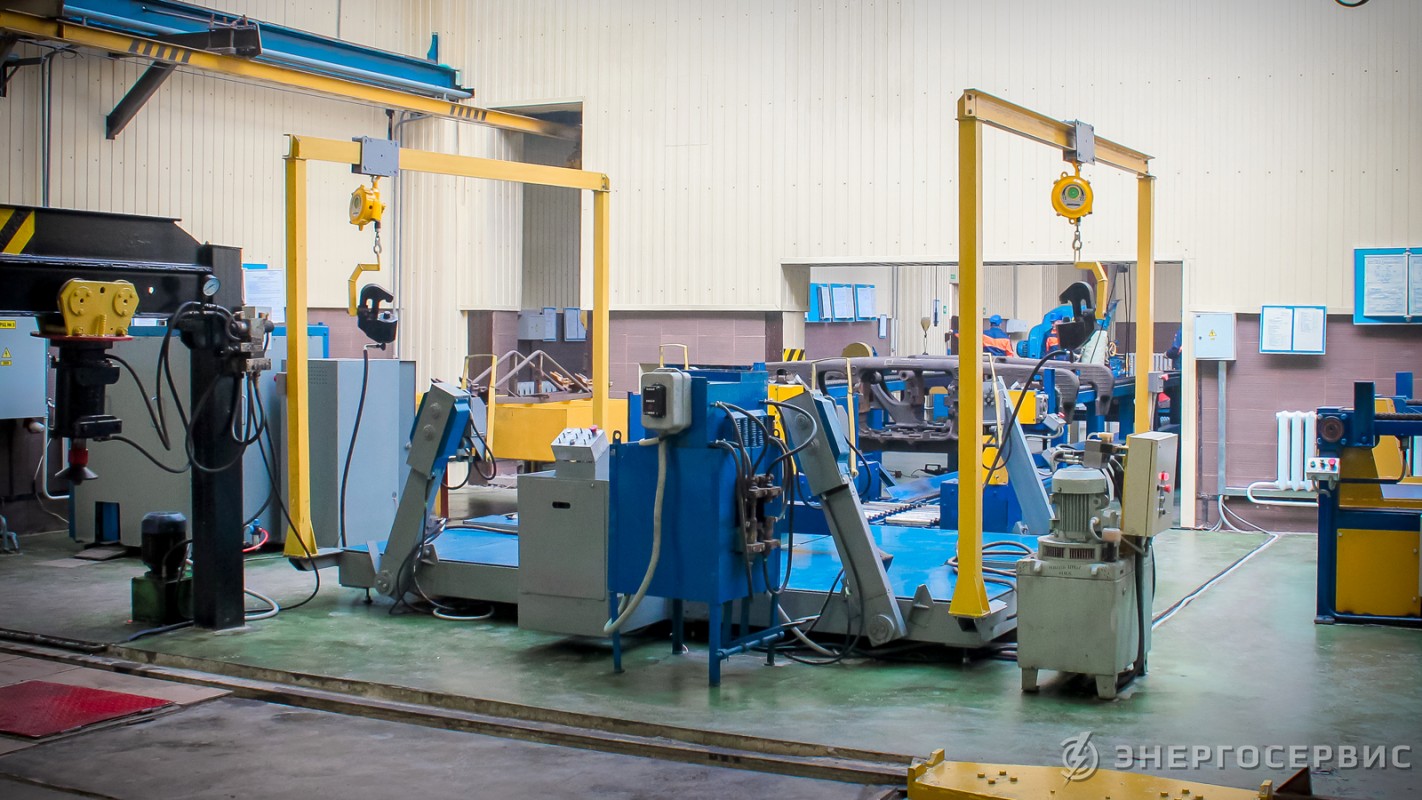

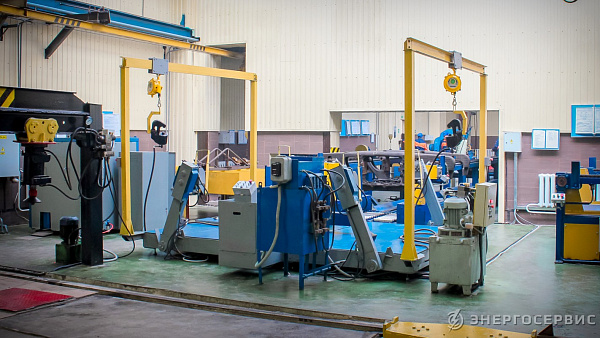

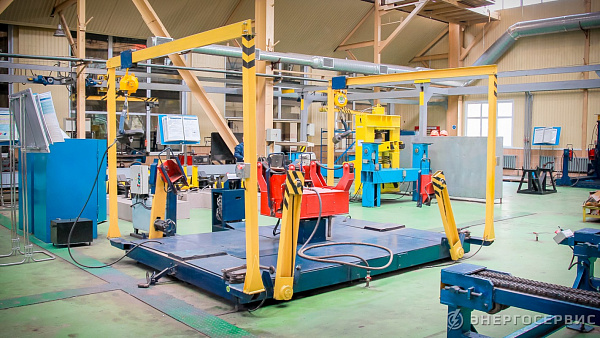

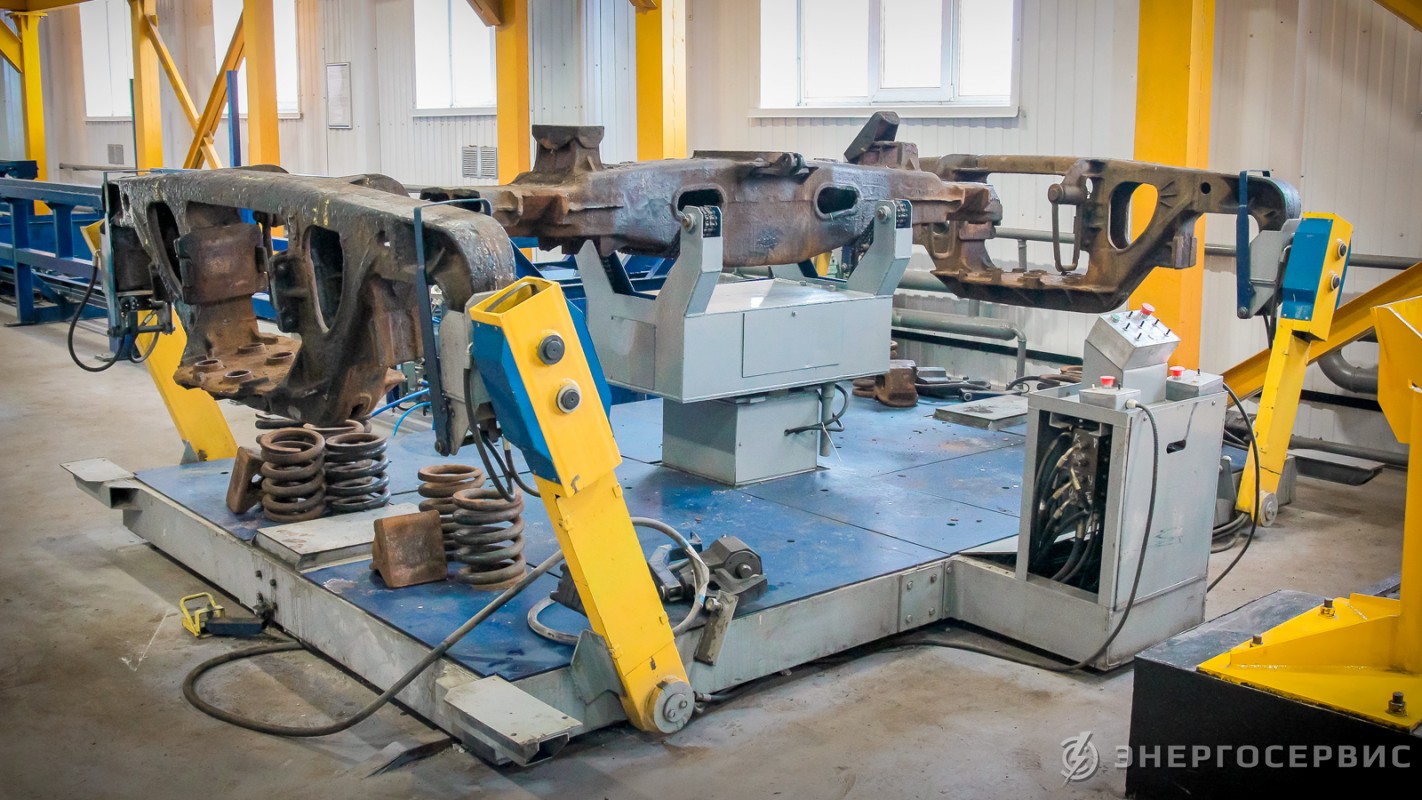

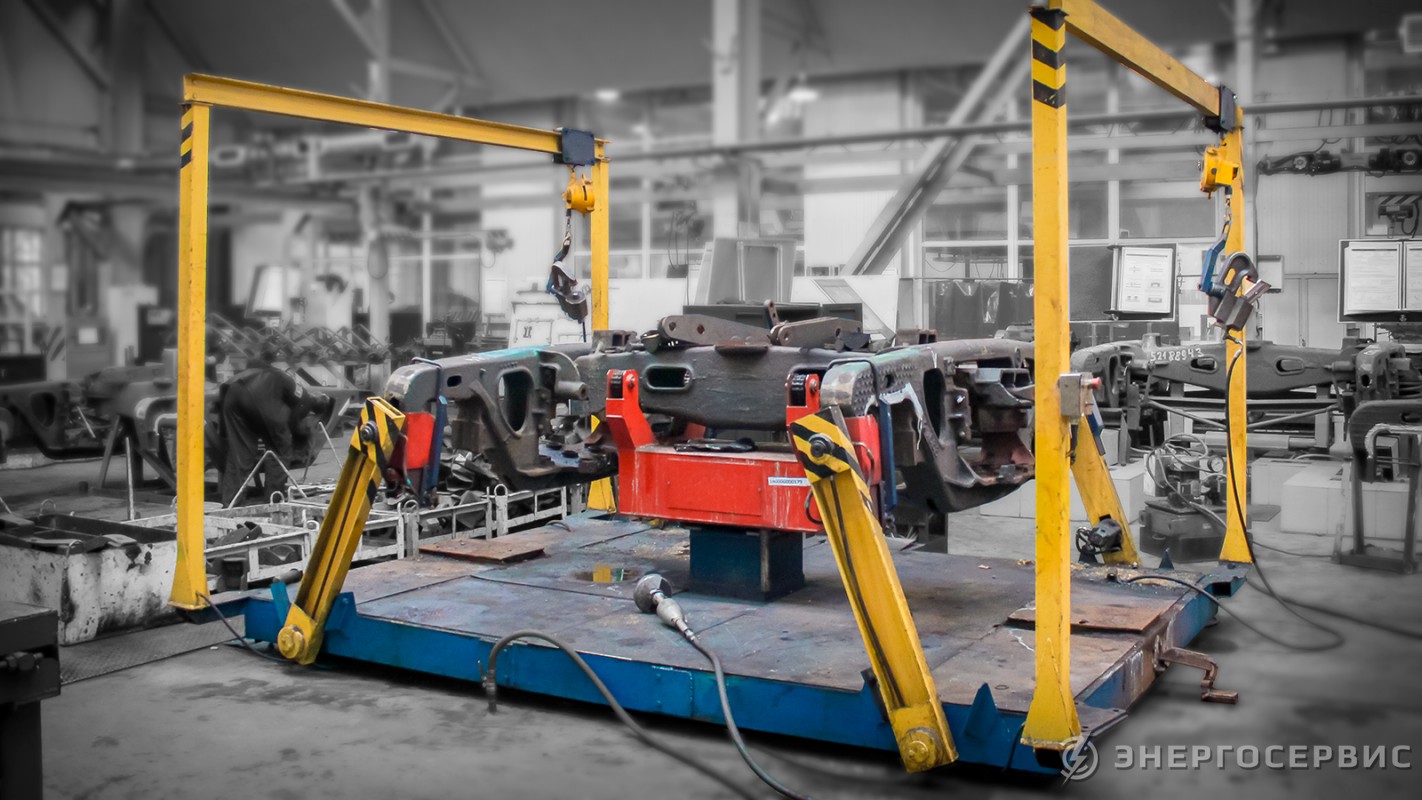

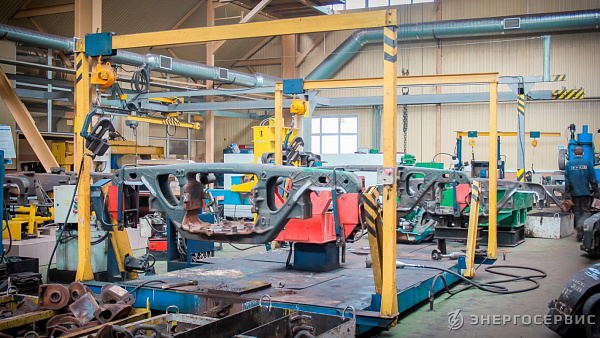

Позиция механизированная для раздвижки, кантования и клёпки боковых рам тележек грузовых вагонов ПмРККТ

кантователь, Надрессорная балка, Боковая рама, клепка, фрикционная планка

Назначение

Позиция механизированная для раздвижки тележек, кантования и клёпки боковых рам тележек грузовых вагонов предназначена для раздвижки рамы тележки модели 18-100, кантования (вращения) её элементов (боковых рам и надрессорной балки), клепки фрикционных планок боковых рам и сборки рамы при производстве ремонтных работ. Использование данного оборудования позволяет существенно упростить проведение дефектоскопии боковых рам.

Документы

Эту информацию могут видеть только зарегистрированные пользователи. Вход / Регистрация

Видео

ПмРККТ

Комплектность

Платформа – 1 шт.
Механизм раздвижки и кантования боковых рам – 2 шт.
Механизм кантования надрессорной балки – 1шт.
Гидрострубцина для клепки фрикционных планок – 2 шт.
Балансир подвески гидрострубцин – 2 шт.
Гидростанция – 1 шт.

Технические характеристики

Тип привода	гидравлический
Тип насосной установки (гидростанции)	10/10-3 Г48-2-УХЛ4
Количество гидроцилиндров: — в приводах отвода боковых рам — фиксации боковых рам — стопорения хомутов боковых рам — гидроскоб — подъёма надрессорной балки	2 4 4 2 1	шт. шт. шт. шт. шт.
Усилие на штоке гидроцилиндра скобы	225-250(24-26)	кН (т)
Угол поворота надрессорной балки (в ложементе)	от +90 до -270	град
Угол поворота ложемента (с надрессорной балкой)	±90	град
Угол поворота рычагов отвода боковой рамы	±23	град
Угол поворота боковой рамы вокруг горизонтальной оси	±360	град
Рабочее давление в гидросистеме	5±0,5	МПа
Напряжение питающей сети	380±38	В
Частота питающей сети	50±1	Гц
Габаритные размеры, не более	2700х5450х1520	мм
Масса, не более	2500	кг
Средняя наработка на отказ, не менее	10000	ч
Средний срок службы, не менее	10	лет

Технические характеристики могут быть изменены под условия заказчика.
