Назначение

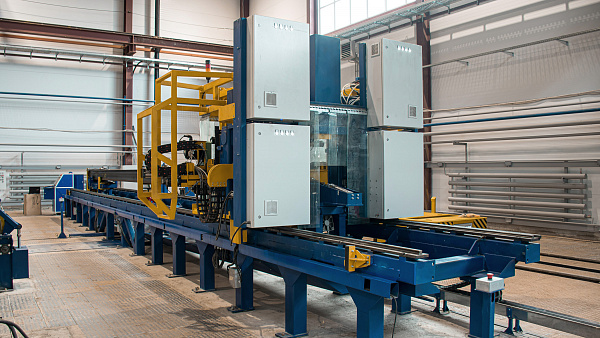

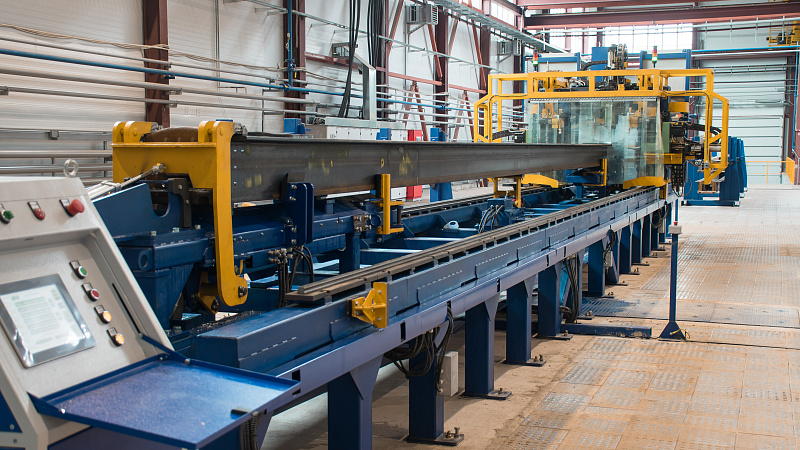

Стенд предназначен для сверления отверстий под заклепки в собран-ных хребтовых балках вагонов-цистерн в автоматическом режиме в условиях ва-гоностроительного предприятия.
Комплектность:
Стенд автоматизированной сверловки передних, задних упоров и планок предохранительных рамы вагона, в т.ч:
Портал - 1 шт.
Основание - 1 шт.
Ложемент - 2 шт.
Система циркуляции и очистки СОЖ - 1 компл.
Система управления - 1 компл.
Технические характеристики
|
Тип привода сверления
|
Электромеханический
|
|
|
Привод перемещения портала
|
Электромеханический
|
|
|
Тип привода вращения сменного инструмента
|
Электромеханический, пневматический
|
|
|
Количество порталов
|
1
|
шт
|
|
Количество магазинов сменного инструмента на портале
|
3
|
шт
|
|
Количество сменного инструмента на портале
|
12
|
шт
|
|
Количество шпиндельных модулей на портале:
горизонтальных
вертикальных
|
2
1
|
шт
шт
|
|
Диаметр сверлимых отверстий
|
17, 23
|
мм
|
|
Частота вращения сменного инструмента, в диапазоне
|
500…800
|
об/мин
|
|
Точность сверления отверстий
|
±0,5
|
мм
|
|
Тип сменного инструмента
|
С твердосплавными пластинами и подачей СОЖ по каналам в сверле
|
|
|
Тип привода прижимов обрабатываемой заготовки
|
Пневматический
|
|
|
Давление воздуха в пневмосети, не более
|
0,5…0,6
|
МПа
|
|
Длина обрабатываемой заготовки, не более
|
11200
|
мм
|
|
Грузоподъемность основания
|
3250
|
кг
|
|
Количество насосов СОЖ:
подачи
высокого давления
|
1
2
|
шт
шт
|
|
Производительность насосов СОЖ:
подачи
высокого давления
|
45
30
|
л/мин
л/мин
|
|
Развиваемое давление насосов СОЖ
подачи
высокого давления
|
0,49
0,60
|
МПа
МПа
|
|
Объем бака содержания СОЖ
|
1,0
|
м3
|
|
Потребляемая мощность
|
24
|
кВт
|
|
Напряжение питающей электросети
|
380±38
|
В
|
|
Частота питающей сети
|
50
|
Гц
|
|
Масса, не более
|
10500
|
кг
|
|
Габаритные размеры, не более, (ДхШхВ)
|
17500х4500х3500
|
мм
|
|
Средняя наработка на отказ, не менее
|
10000
|
ч
|
|
Средний срок службы, не менее
|
10
|
лет
|
