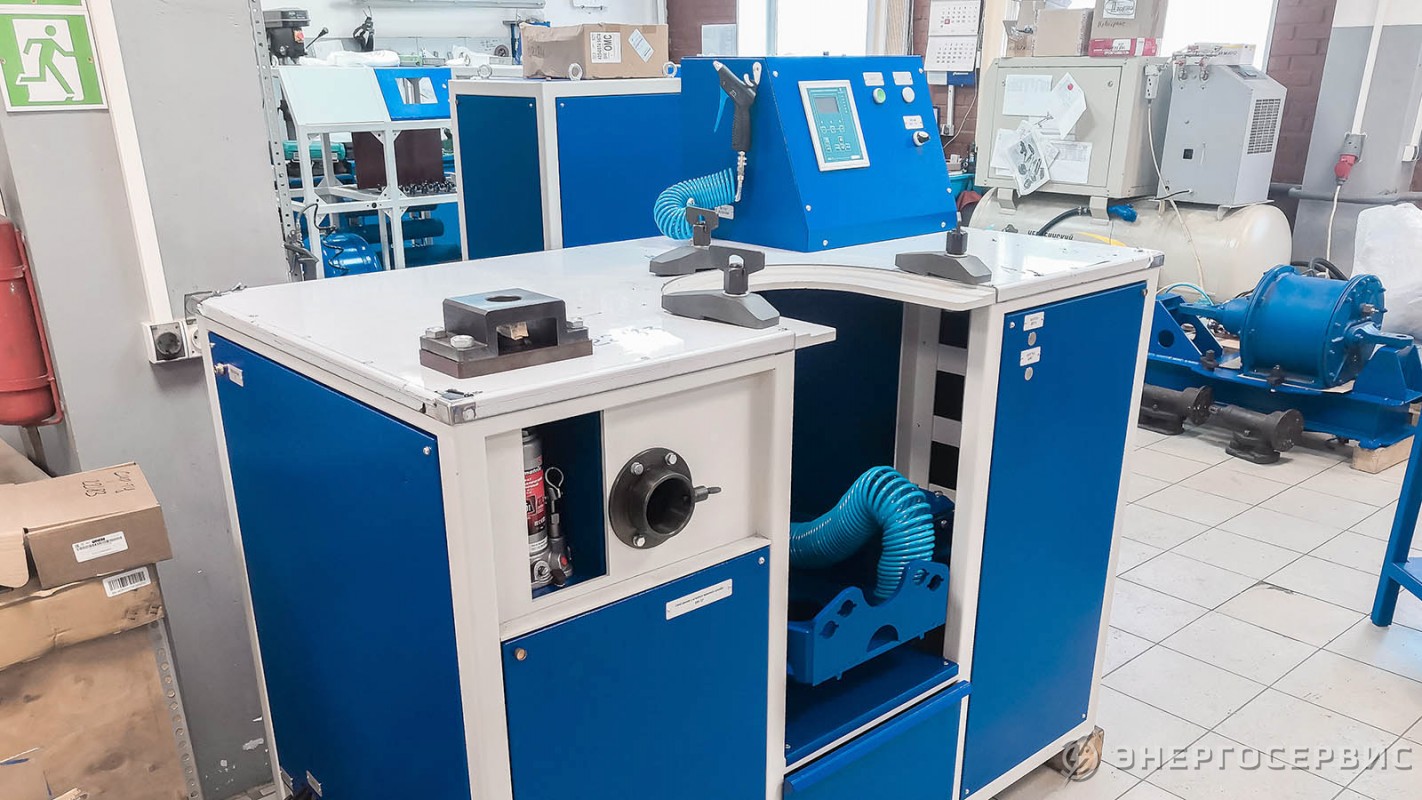

Стенд ремонта и испытания тормозного цилиндра (Автоматизированный) СИР-ТЦ (А)

автоконтрольный пункт тормозов, испытание, тормозной цилиндр

Стенд ремонта и испытания тормозного цилиндра (Автоматизированный) 1

Назначение:

Стенд предназначен для разборки, сборки и испытания тормозных цилиндров мод. 188Б, 002, 710, 008, 6571А грузовых вагонов в соответствии с требованиями «Общего руководства по ремонту тормозного оборудования вагонов № 732-ЦВ-ЦЛ».

Стенд позволяет выполнять:

-разборку, сборку поршневого узла в сборе с передней крышкой;

-выпрессовку, запрессовку втулки из головки штока;

-испытание тормозного цилиндра на герметичность.

Стенд осуществляет автоматизированный контроль параметров и отображение результатов испытания на дисплее панели оператора.

Технические характеристики

Давление сжатого воздуха в питающей магистрали	От 0,65 до 0,95 (от 6,5 до 9,5)	МПа (кгс/см²)
Класс чистоты сжатого воздуха питающей магистрали — [6:4:4] по ГОСТ Р ИСО 8573-1-2016: — концентрация твердых частиц, не более — температура точки росы, не более — концентрация масел, не более	5 + 3 5	мг/м³ °С мг/м³
Диапазон измерения давления	От 0 до 1,0 (от 0 до 10,0)	МПа (кгс/см²)
Предел допускаемого значения абсолютной погрешности измерения давления	± 0,005 (0,05)	МПа (кгс/см²)
Испытательное давление	0,40 ± 0,01 (4,0 ± 0,1)	МПа (кгс/см²)
Диапазон измерения интервалов времени	От 0 до 180	с
Предел допускаемого значения абсолютной погрешности измерения интервалов времени	± 1,0	с
Электропитание от сети переменного тока: — напряжение — частота	220±22 50	В Гц
Потребляемая мощность, не более	0,25	кВт
Диапазон рабочих температур	От +10 до +35	°С

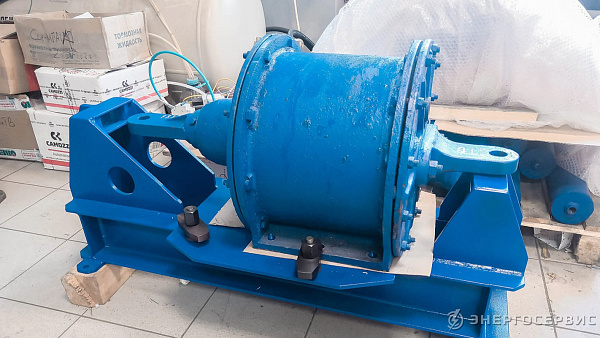

Габаритные размеры (ДхШхВ), не более: — Стенд ремонта и испытания тормозного цилиндра; — Подставка под тормозной цилиндр	1600х850х1650 550х1200х450	мм мм
Масса, не более: — Стенд ремонта и испытания тормозного цилиндра; — Подставка под тормозной цилиндр	500 100	кг кг

Технические характеристики могут быть изменены под условия заказчика.
